根據GB/T 3428-2024《架空絞線用鍍鋅鋼線》標準要求，1%伸長時的應力是一個非常重要的參數，本文章對碟式引伸儀和電子引伸計的測量方式分別分析一下，方便用戶選擇適合自己的方式。

一、傳統方式檢測鋼絲 1% 伸長時應力值的操作現狀

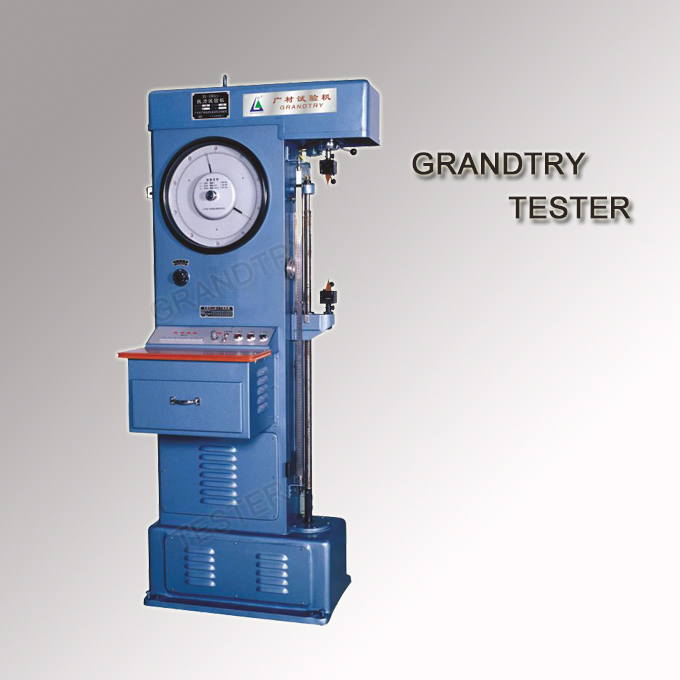

傳統方式推薦采用機械式拉力機加碟式引伸儀開展鋼絲 1% 定伸長應力檢測試驗，傳統方式下機械式拉力機由于是通過砝碼進行加載，在停止后力值衰減大大低于常規的電子式試驗機，因此準確性更高，操作步驟如下：

1、給鋼絲施加初載荷達到標準（初載荷按標準GB/T 3428中表12中不同鋼絲直徑規定的初應力計算得出）規定值時按停止鍵；

2、安裝蝶式引伸儀（由于力值會根據時間延長而衰減，此處對操作人員的熟練度有很高要求，否則數據差異會比較大），將引伸儀調到起始值（由于鋼絲直徑不同，計算出的初載荷也不同，每一種直徑的鋼絲都有一個對應的初載荷，引伸儀的起始值按鋼絲直徑范圍劃分），然后繼續開始試驗；

3、當引伸儀顯示鋼絲伸長達到1%時按停止鍵同時讀取拉力值（根據以上同樣原因，操作需要較高的熟練度，否則數據差異較大），然后取下蝶式引伸儀；

4、再次繼續加載拉伸直至斷裂，讀取斷裂時最大拉力值。

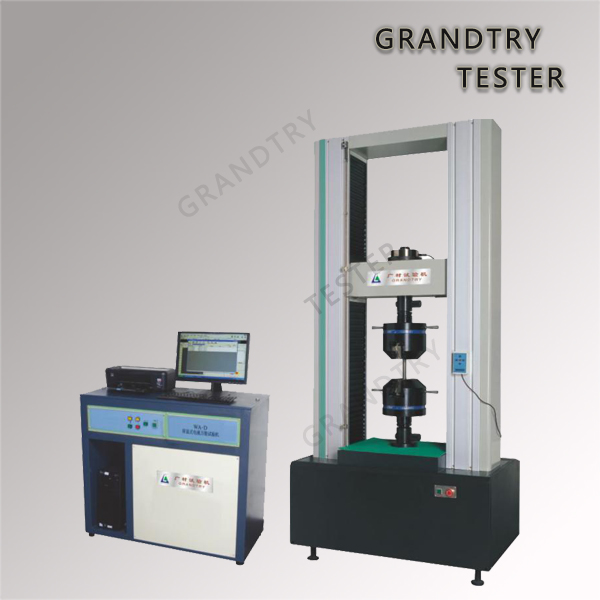

二、采用我廠（廣州廣材試驗機）WD-KE系列萬能試驗機加電子引伸計檢測鋼絲的1%伸長時的應力值時，其操作步驟如下：

1、在操作軟件中選擇GB/T 3428-2024《架空絞線用鍍鋅鋼線》標準，在參數輸入窗口處輸入線材信息；

2、試驗開始后到達初載荷后設備自動停止運行并保持載荷不變，操作人員安裝電子引伸計（250mm標距）；

3、安裝完電子引伸計后繼續開始拉伸，當引伸計所計的伸長量達到對應的伸長量時，計算機自動采集此時的拉力值，同時在軟件中出現提示：“取下引伸計”。

4、此時無需停止，直接取下引伸計后繼續加載拉伸直至鋼絲斷裂，顯示屏上能直接讀取伸長量對應的拉力值（即1%伸長時的拉力值）和斷裂后的最大拉力值。

5、該電子引伸計還能同時滿足正常檢測鋼絲的屈服強度和彈性模量的需求。

三、技術升級的核心價值

相較于傳統碟式引伸儀檢測方式，電子引伸計方案具有顯著優勢：

1、數據準確性顯著提升：消除了傳統方式中途停機導致的載荷衰減，避免人為操作對數據的干擾，使檢測結果更準確；

2、對操作人員要求降低：傳統的蝶式引伸儀測量方式當設備停止時力值持續衰減，要求操作人員每次安裝和取下引伸計時要有很快的速度同時還要有很高的一致性，操作越熟練對測試結果的影響越小，而電子引伸計的方案新手也能順利操作；

3、功能擴展性增強：蝶式引伸儀測量方式僅有單一功能，電子引伸計方案還可得到屈服強度、彈性模量等測試數據。
